螺紋堵頭Threaded plug
名 稱：螺紋管件/Threaded Pipefittings
規 格：DN6~DN100 (1/8"~4")
壓 力：SCH40,SCH80,SCH160,XS,XXS,2000LB,3000LB,6000LB
材 質：碳鋼(CS)、 不銹鋼(SS)、 合金鋼(AS)
類 型：彎頭、內外絲彎頭、三通、四通、管箍、活接頭、管帽、斜三通、堵頭、外絲、內絲、補芯、以及各類異形非標接頭
工 藝：鋸切、熱處理、模鍛、機加工
標 準：ASMEB16.11、GB/T14383-2008、MSS SP-83、BS3799
方頭管塞
|
六角頭管塞 |

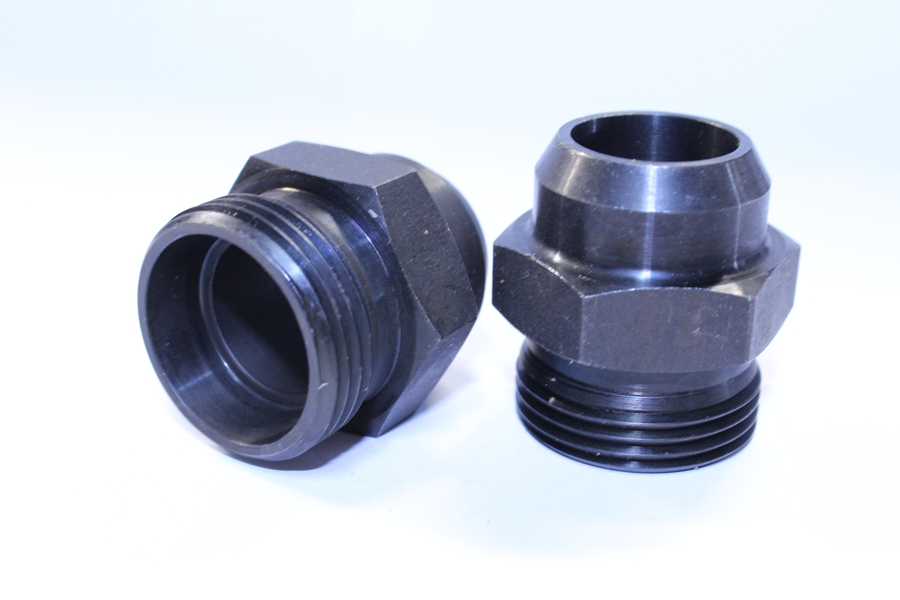

六角頭內外螺紋接頭
|
方頭管塞結構圖 |

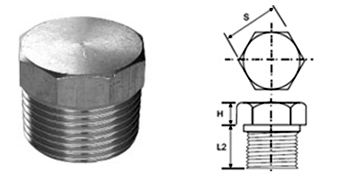

六角頭管塞結構圖 |
六角頭內外螺紋接頭結構圖 |
|
公稱通徑 |
螺紋長度 |
方頭管塞 |
圓頭管塞 |
六角頭管塞和接頭 |
|||||
|
方頭高度 |
平面寬度 |
圓頭直徑 |
全長 |
平面寬度 |
六角頭高度 |
||||
|
DN |
NPS |
L2min |
Bmin |
Cmin |
D |
Lmin |
S |
Kmin |
Hmin |
|
6 |
1/8 |
9.5 |
6 |
7.0 |
10 |
35 |
11.0 |
- |
6 |
|
8 |
1/4 |
11.0 |
6 |
9.5 |
13 |
41 |
16.0 |
3 |
6 |
|
10 |
3/8 |
12.5 |
8 |
11.0 |
17 |
41 |
17.5 |
4 |
8 |
|
15 |
1/2 |
14.5 |
10 |
14.5 |
21 |
44 |
22.0 |
5 |
8 |
|
20 |
3/4 |
16.0 |
11 |
16.0 |
27 |
44 |
27.0 |
6 |
10 |
|
25 |
1 |
19.0 |
13 |
20.5 |
33 |
51 |
35.0 |
6 |
10 |
|
32 |
1.1/4 |
20.5 |
14 |
24.5 |
43 |
51 |
44.5 |
7 |
14 |
|
40 |
1.1/2 |
20.5 |
16 |
28.5 |
48 |
51 |
51.0 |
8 |
16 |
|
50 |
2 |
22.0 |
17 |
33.5 |
60 |
64 |
63.5 |
9 |
17 |
|
65 |
2.1/2 |
27.0 |
19 |
38.0 |
73 |
70 |
76.0 |
10 |
19 |
|
80 |
3 |
28.5 |
21 |
43.0 |
89 |
70 |
89.0 |
10 |
21 |
|
100 |
4 |
32.0 |
25 |
63.5 |
114 |
76 |
117.5 |
13 |
25 |
